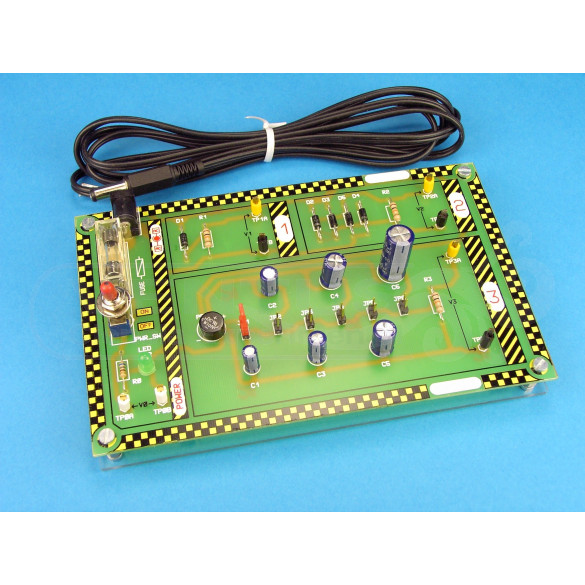

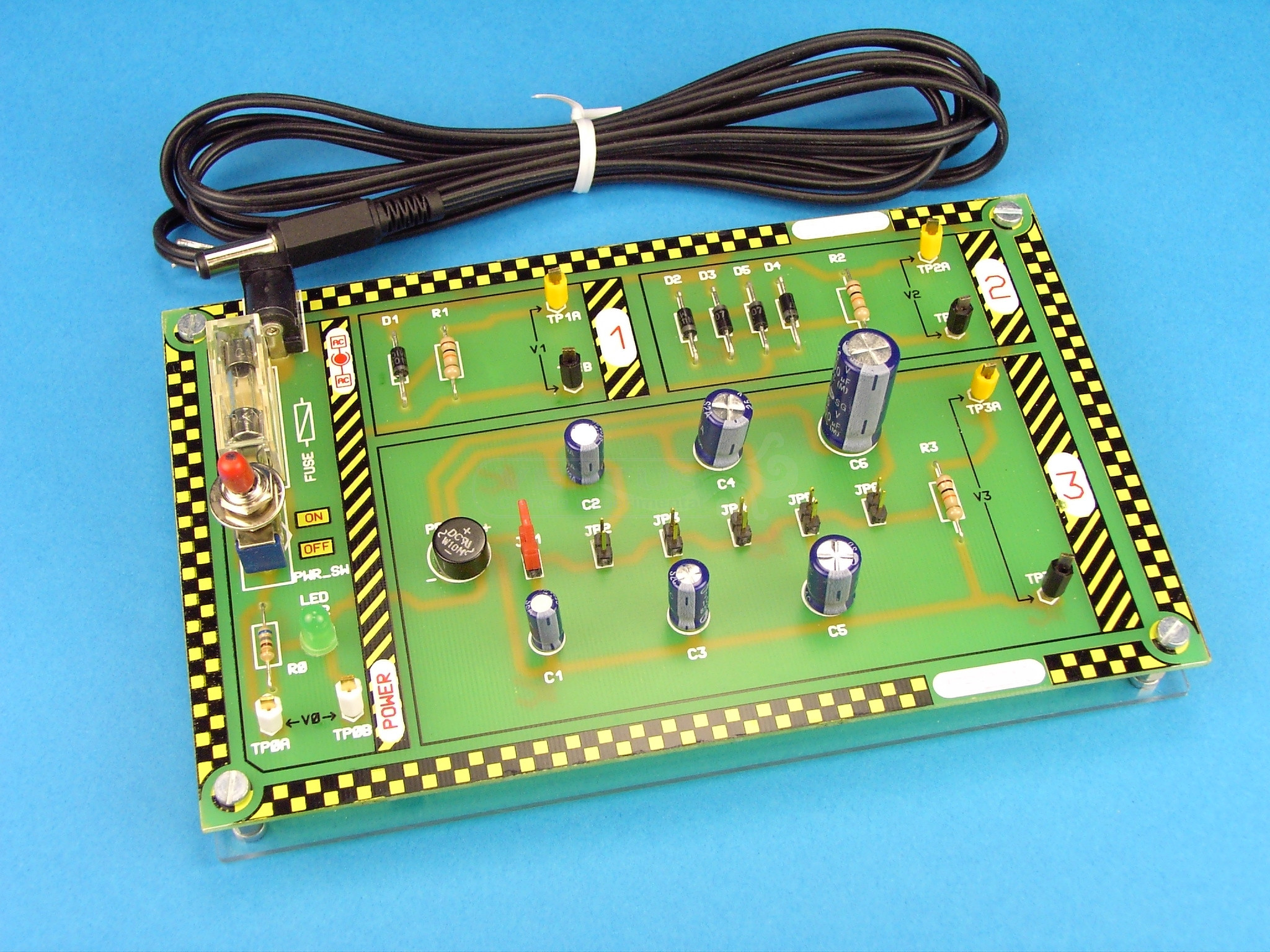

Módulo didáctico Puentes rectificadores
Para realizar 4 prácticas que permiten comprobar y contrastar el funcionamiento y principios de los distintas configuraciones de puentes rectificadores. Práctica 1: Rectificador de media onda. Semiciclo, corriente nominal del diodo etc. Práctica 2: Rectificador puente. Ciclo de rectificación de la onda completa. Repartición entre los diodos. Práctica 3: Rectificación puente con condensadores. Incidencia del condensador. Corriente de sobrecarga. Fórmula de rizado. Práctica 4: Comparación entre prácticas. Corriente en diodos. Diferencias en gráficas V pico etc.
Necesario adicionalmente fuente de alimentación a 12 VCA, un multímetro y un osciloscopio de dos canales.
