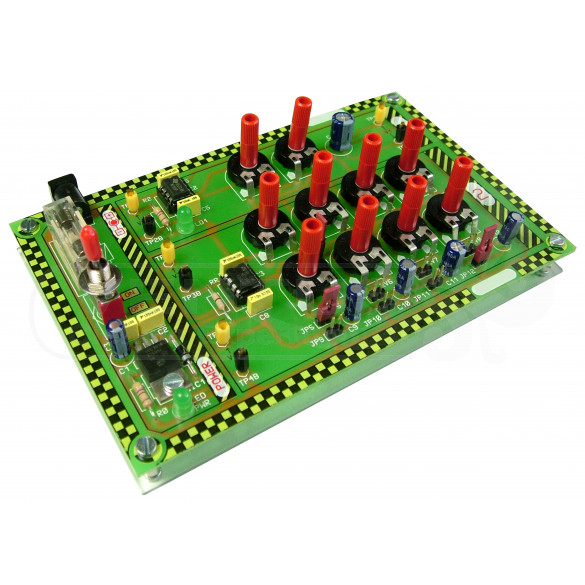

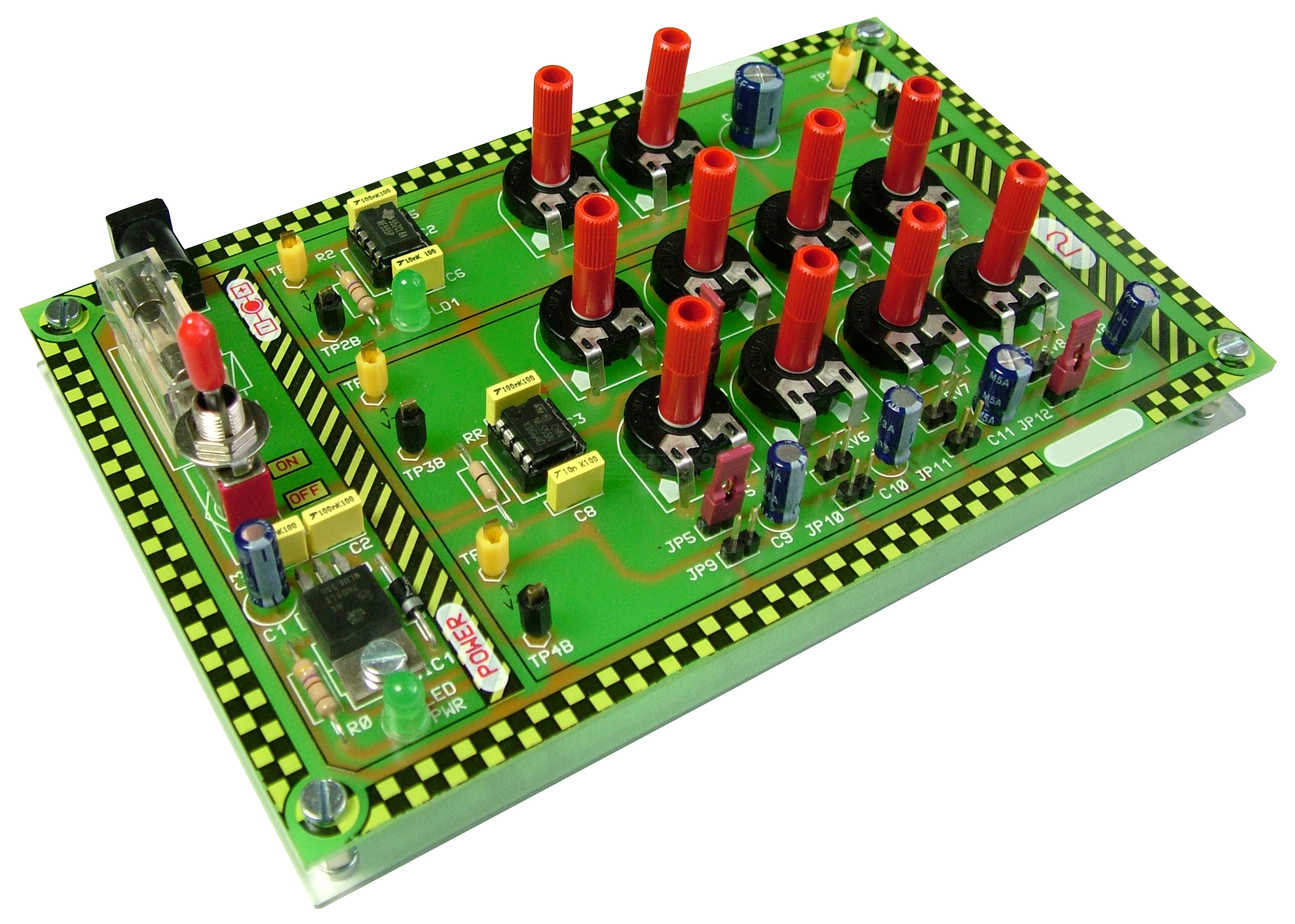

Módulo didáctico Multivibrador NE555

Expone el funcionamiento y respuesta de un multivibrador de oscilación libre basado en el "555". Experimentando a través de las prácticas, la descripción de su estrctura interna, respuesta de funcionamiento y características en su configuración astable. Anchura de pulso, periodo de trabajo, frecuencia, ciclo de trabajo, gráficas de carga y descarga, configuración de los componentes y respuesta de la salida.

Práctica 1: Descripción del NE555 astable. Carga y descarga del condensador, PCS y PCI, niveles de conmutación. Observación de las formas de onda de la salida y el condensador. Práctica 2: Ciclo de trabajo, relevancia del valor de las resistencias de configuración en la anchura de pulso y el periodo. Práctica 3: Resolución de valores de R1 y R2 y Condensador según se requiera una anchura de pulso, periodo o frecuencia determinados.
