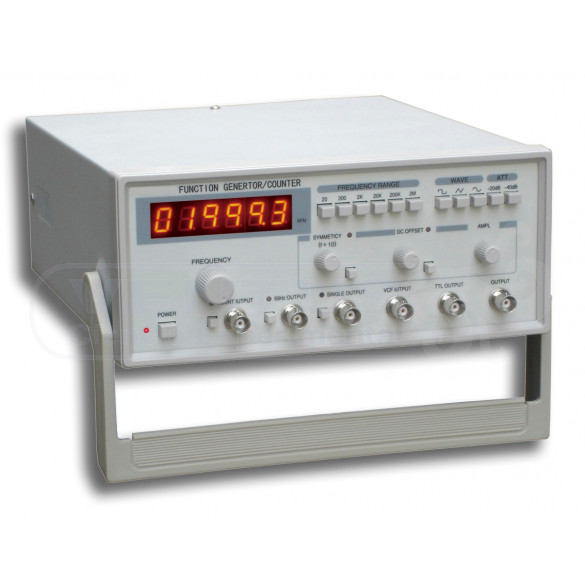

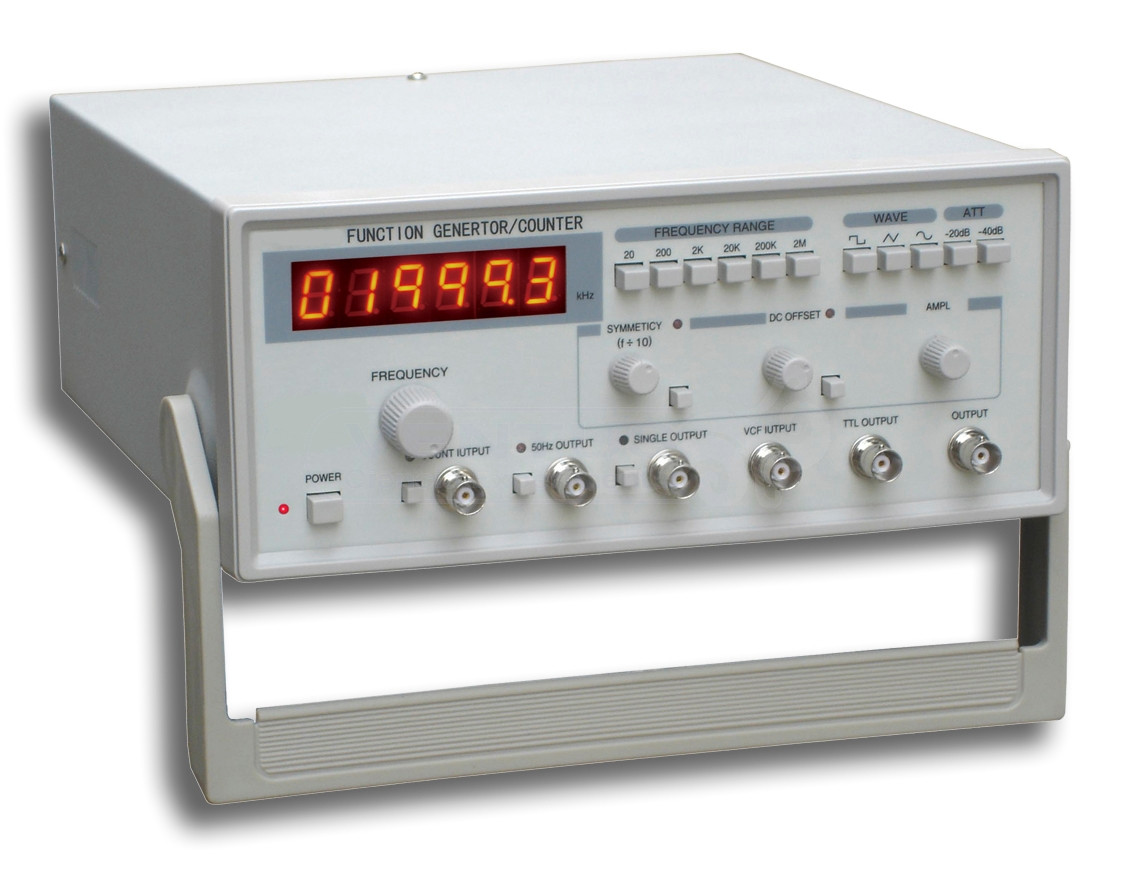

Generador de funciones y frecuencímetro

COMO GENERADOR:

- Rango de generador: 0,2 Hz - 2 MHz.

- Formas onda salida: Seno, cuadrado, triángulo, rampa, pulso, etc.

- Impedancia de salida: 50 Ω ± 10 %.

- Amplitud de salida ≥20 Vp-p (1 MΩ carga); ≥10 Vp-p (50 Ω carga).

- Atenuación de salida: 0 dB / 20 dB / 40 dB / 60 dB.

- DC offset 0 a ±10 V (1 MΩ carga); 0 a ±5 V (50 Ω carga).

- Simetría: 10% a 90%.

- Onda senoidal: factor de distorsión de 20 Hz a 20 kHz ≤ 1 %. Respuesta de frecuencia 2 Hz a 2 MHz ≤ ±1 dB.

- Onda cuadrada: tiempo subida o bajada ≤ 30 ns.

- Salida TTL: tiempo subida o bajada ≤ 50 ns. Nivel inferior ≤ 0,4 V. Nivel superior ≥ 3,5 V. Impedancia 100 Ω.

- VCF: voltaje de entrada -5 a 0 V. Impedancia de entrada 10 kΩ ± 10%.

- Salida 50Hz: 2 Vp-p, en sincronismo con la red alimentación.

COMO FRECUENCÍMETRO:

- Display de 6 dígitos.

- Rango de frecuencia 0,5Hz a 18 MHz.

- Impedancia de entrada 10 kΩ ± 10 %.

- Sensibilidad 200 mVrms.

- Precisión 0,1 Hz / 1 Hz.

- Error ≤ 0,1 % ± 1 dígito.

- Voltaje máximo de entrada: 50 Vp-p

Alimentación 230 VCA, 50/60Hz. Dim.250x105x280 mm. Peso 2,5 kg.
