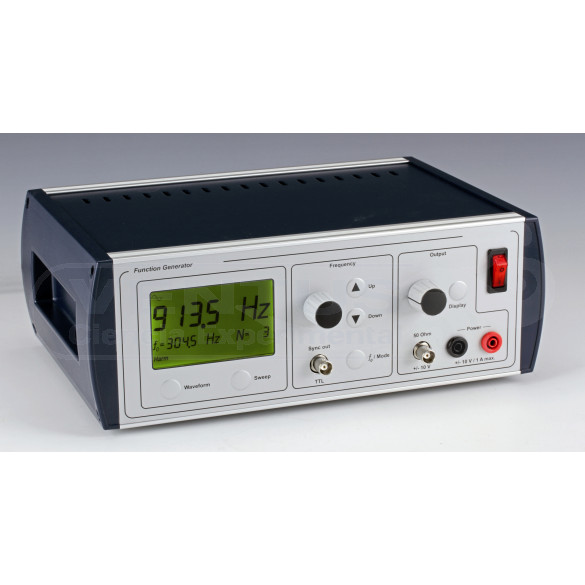

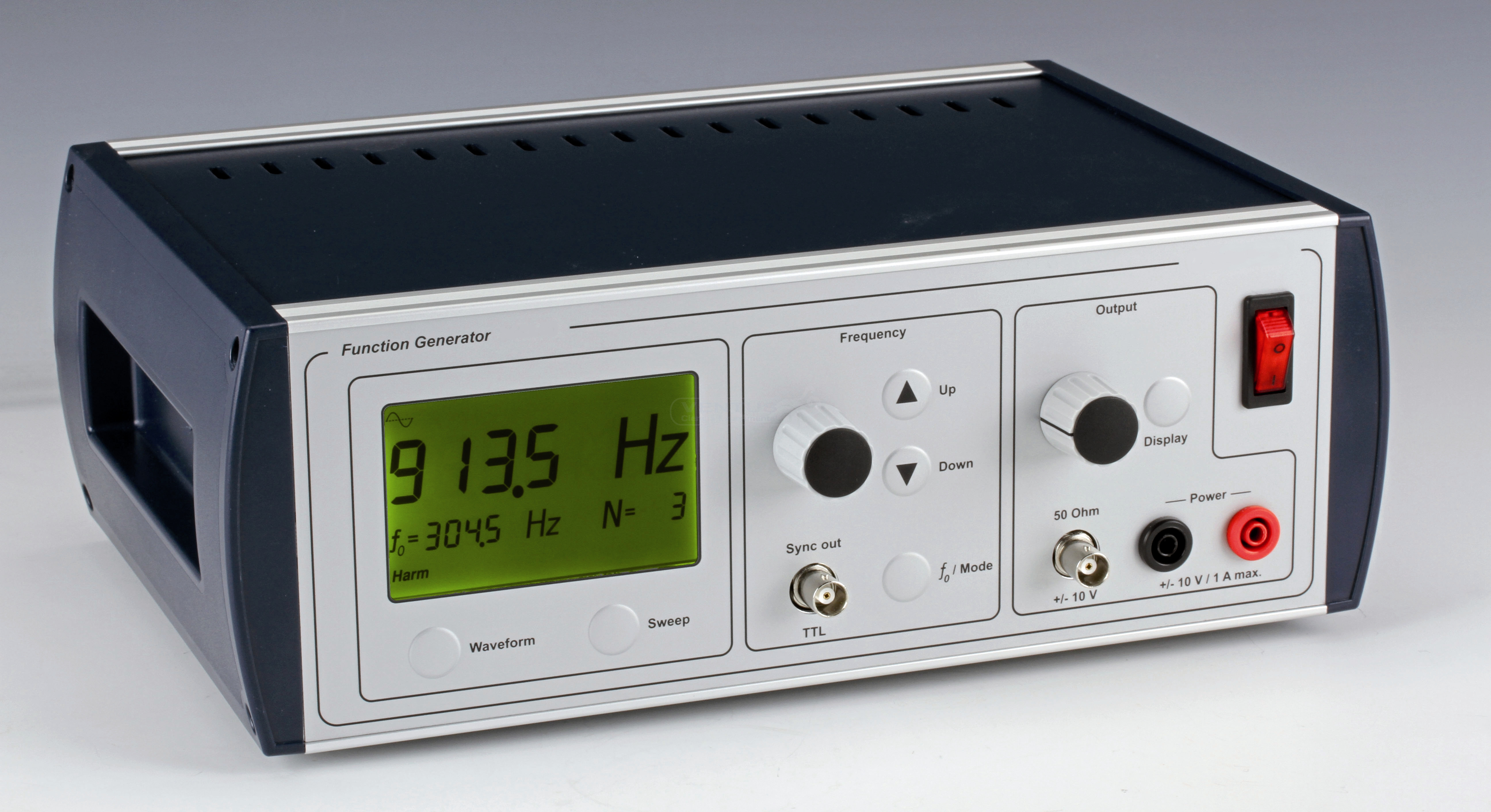

Generador de funciones amplificado programable

Especialmente diseñado para experimentos de física con multitud de utilidades. Para un uso básico simplemente se usan dos pomos giratorios, una para la frecuencia y otra para la amplitud. Si se requiere cambiar la forma de onda o utilizar los modos salto o barrido, el display mostrará en todo momento el estado del generador.

CONTROL DE FRECUENCIA ÚNICO: se ajusta por un pomo giratorio sensible a la velocidad de giro. Si se gira lentamente se modifica el último dígito, si se gira rápidamente el cambio se acelera suavemente.

ALIMENTA ALTAVOCES, VIBRADORES, ETC, DIRECTAMENTE: el amplificador incorporado de 10 W permite alimentar dispositivos de alta potencia. Suministra más de 1 A para todas las frecuencias entre 0,001 Hz y 100 kHz

MODO SALTO: En muchas aplicaciones se requiere estudiar un sistema físico a una frecuencia fundamental y diferentes múltiplos de dicha frecuencia. Este modo realiza esta tarea de forma simple.

MODO BARRIDO: El generador puede realizar un barrido a lo largo de un rango de frecuencias para descubrir posibles resonancias. Se puede elegir el rango de frecuencia y velocidad de barrido. Se da la opción entre barrido lineal (número fijo de Hz por unidad de tiempo) y barrido logarítmico (número fijo de octavas por unidad de tiempo).

CARACTERÍSTICAS AVANZADAS: El generador se conecta al PC a través de un cable USB estándar y funcional como una memoria USB. Se pueden personalizar y memorizar formas de ondas (por ejemplo creadas a partir de una hoja de cálculo). Se pueden programar secuencias de ajustes para su ejecución automática.

Especificaciones:

FORMA DE ONDA

Bipolar: seno, triangulo, cuadrado

Positiva: pulso cuadrado, pulso triangular, rampa arriba, rampa abajo

Distorsión (seno): < 0,1 % hasta 20 kHz; < 1 % en otro caso

RANGO DE FRECUENCIA

50 Ω y salida sincronizada: 0,001 Hz to 10,00 MHz

Salida amplificada: 0,001 Hz a 100,0 kHz

Estabilidad en frecuencia: mejor que 0,005 %

AMPLITUD

Salida de 50 Ω sin carga: 0 to 10 V (20 Vp-p para ondas bipolares)

Salida Sincronizada: 5 V (señal TTL: 0 a 5 V)

Salida amplificada: 0 a 10 V (20 Vp-p para ondas bipolares

INTENSIDAD MÁXIMA

Salida de 50 Ω en corto circuito: 200 mA (sólo brevemente)

Salida de 50 Ω a 50 Ω : 100 mA (continuado)

Salida amplificada: 1 A (continuado)

OTROS: Alimentación: 230 VCA; 50-60 Hz. Consumo: 85 W máximo, 21 W mínimo. Dim.: 312x205x117 mm.
