Experimento de Franck Hertz

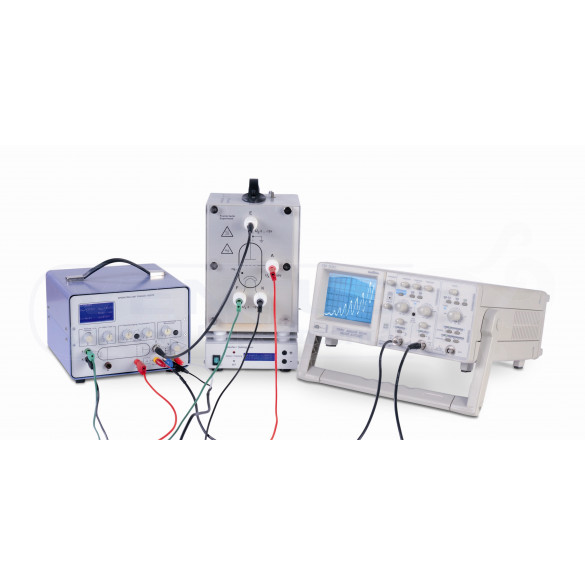

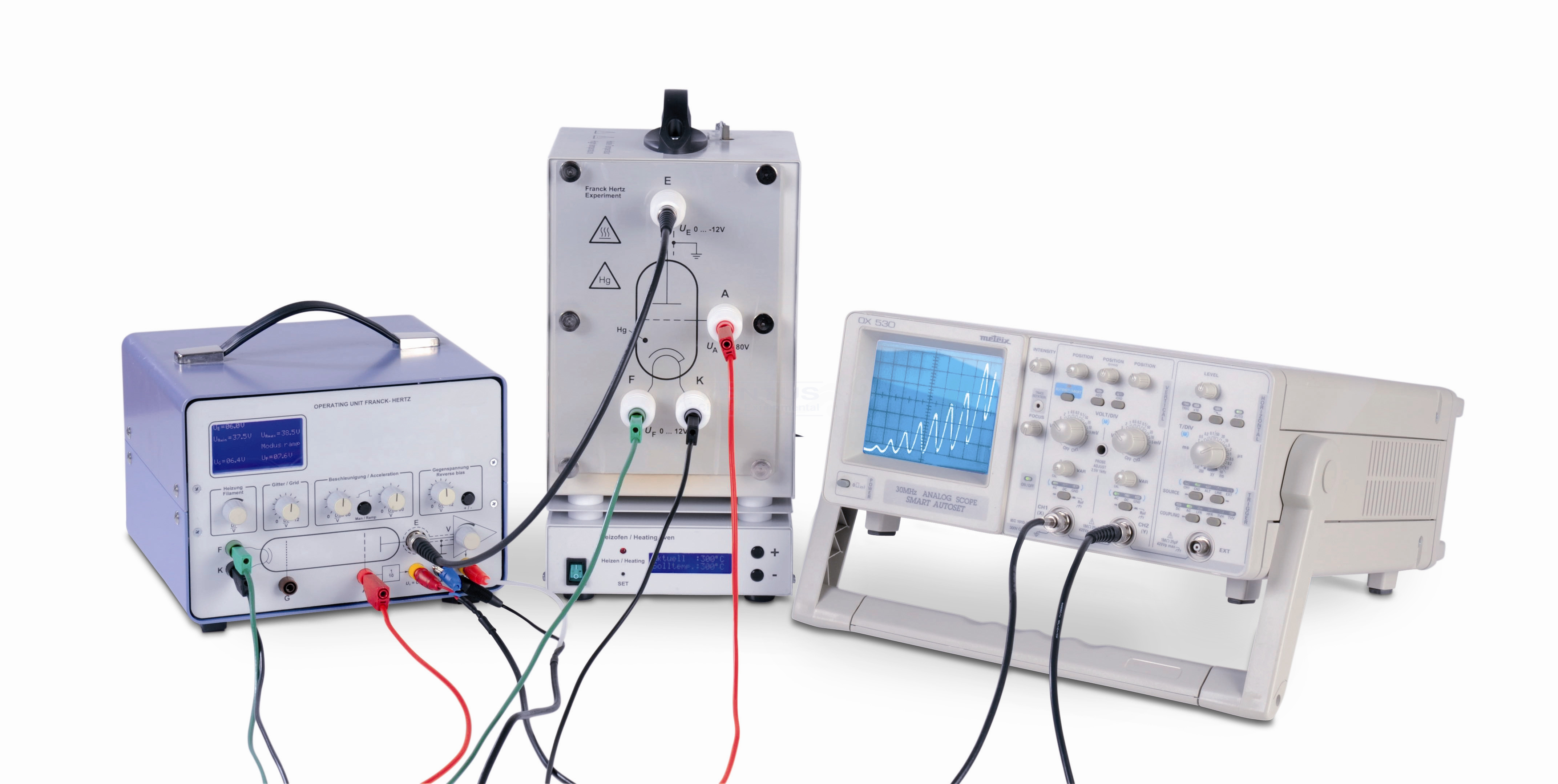

En un osciloscopio obtenemos la curva Franck-Hertz que muestra la entrega de energía cuantificada realizada por electrones libres al chocar con electrones de mercurio. También determinamos la energía de excitación de la línea de resonancia del mercurio con 4,9 eV. La estufa sirve para ajustar la presión de vapor en el tubo y así favorecer la probabilidad de que se produzca el choque de los electrones con los átomos. La curva característica I(U) muestra una sucesión de máximos y mínimos a una distancia periódica de 4,9 eV que se corresponde con la energía de excitación de los átomos de mercurio del estado fundamental 1S0 al primer estado excitado 3P1.
