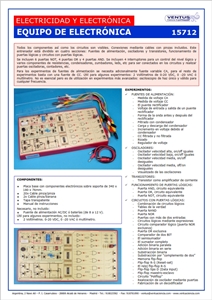

Equipo de electrónica

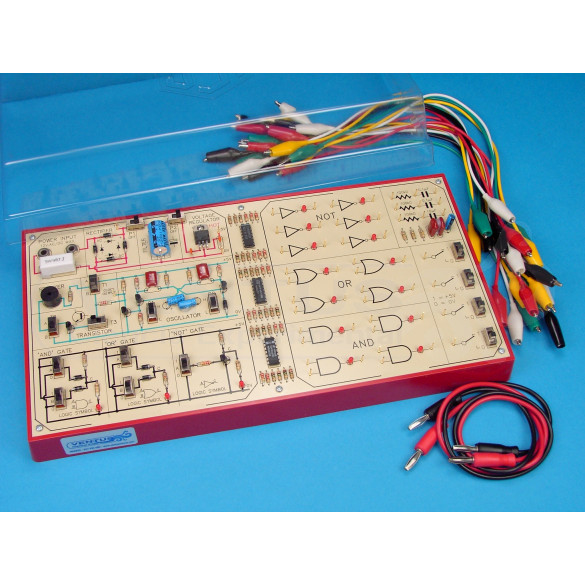

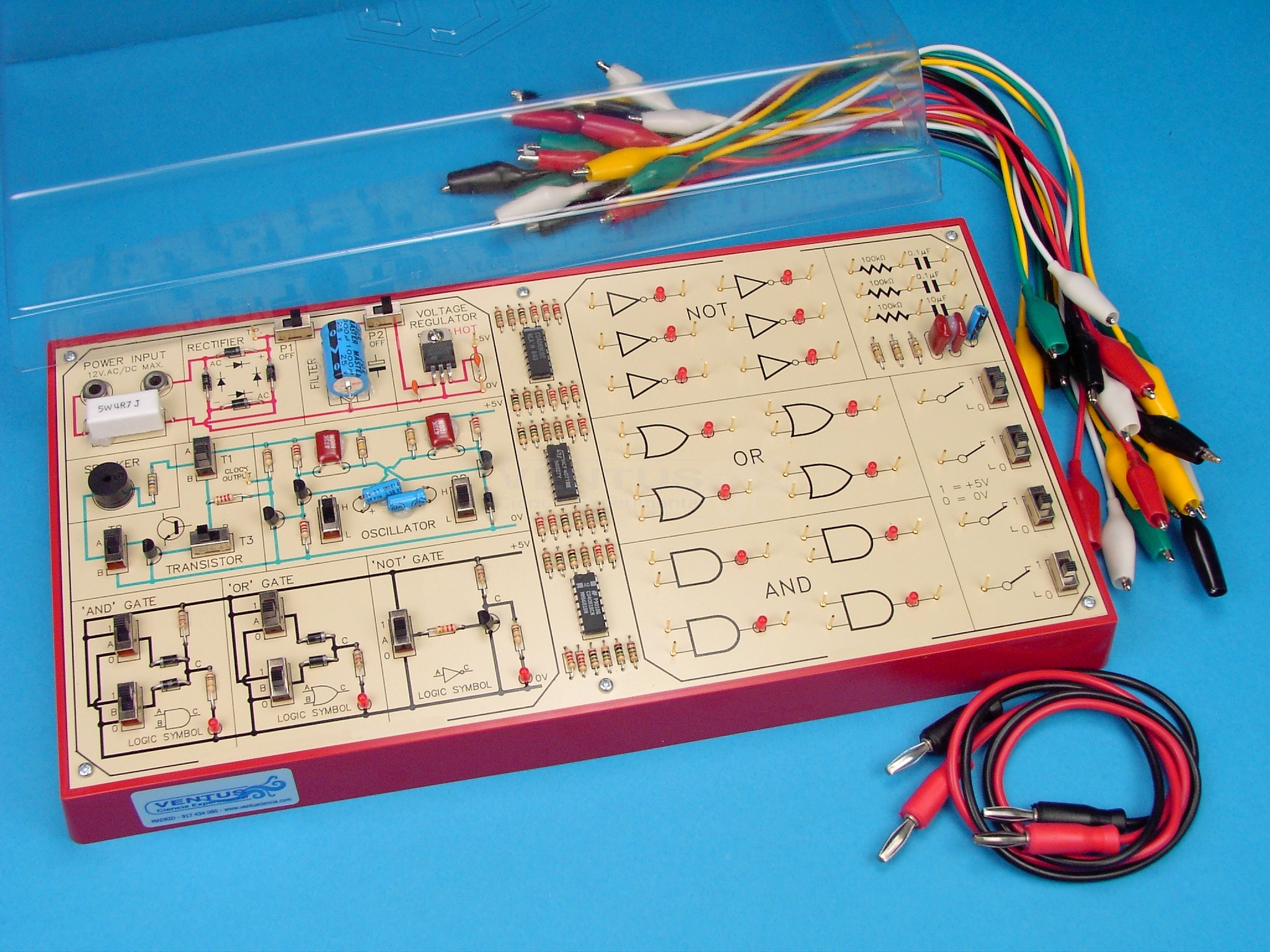

Todos los componentes así como los circuitos son visibles. Conexiones mediante cables con pinzas incluidos. Este entrenador está dividido en cuatro secciones. FUENTES DE ALIMENTACIÓN: rectificación, filtrado y regulación. OSCILADORES Y TRANSISTORES: osciladores a diferentes velocidades y amplificación mediante transistores. FUNCIONAMIENTO DE PUERTAS LÓGICAS: Circuitos equivalentes de las puertas AND, OR y NOT. CIRCUITOS CON PUERTAS LÓGICAS: sistema binario, puertas NAND, NOR, tablas de la verdad, circuitos comparadores, sumadores, restadores, memorias flip flop, etc.

Se incluyen 6 puertas NOT, 4 puertas OR y 4 puertas AND. Tiene incorporados 4 interruptores para un control del nivel lógico y varios componentes como resistencias, condensadores, zumbadores, leds, etc para ser conectados en los circuitos y realizar puertas osciladoras, contadores, etc.

Dim. 340x180x76 mm.

Para los experimentos de fuentes de alimentación se necesita adicionalmente fuente variable CA (p. ej. fuente CC y CA ref. 16245), para el resto de experimentos basta con una fuente de CC (p. ej. ref. 16215). Para realizar mediciones se necesita adicionalmente dos voltímetros con medición CC y CA, p. ej. ref. 16402. Para ver la forma de las ondas se recomienda el uso de un osciloscopio.
